配線が逆なんじゃないの？の謎を追求すべく、B TYPE モーターも入手しました。いやー探したー。出荷台数少なそうだもんね。

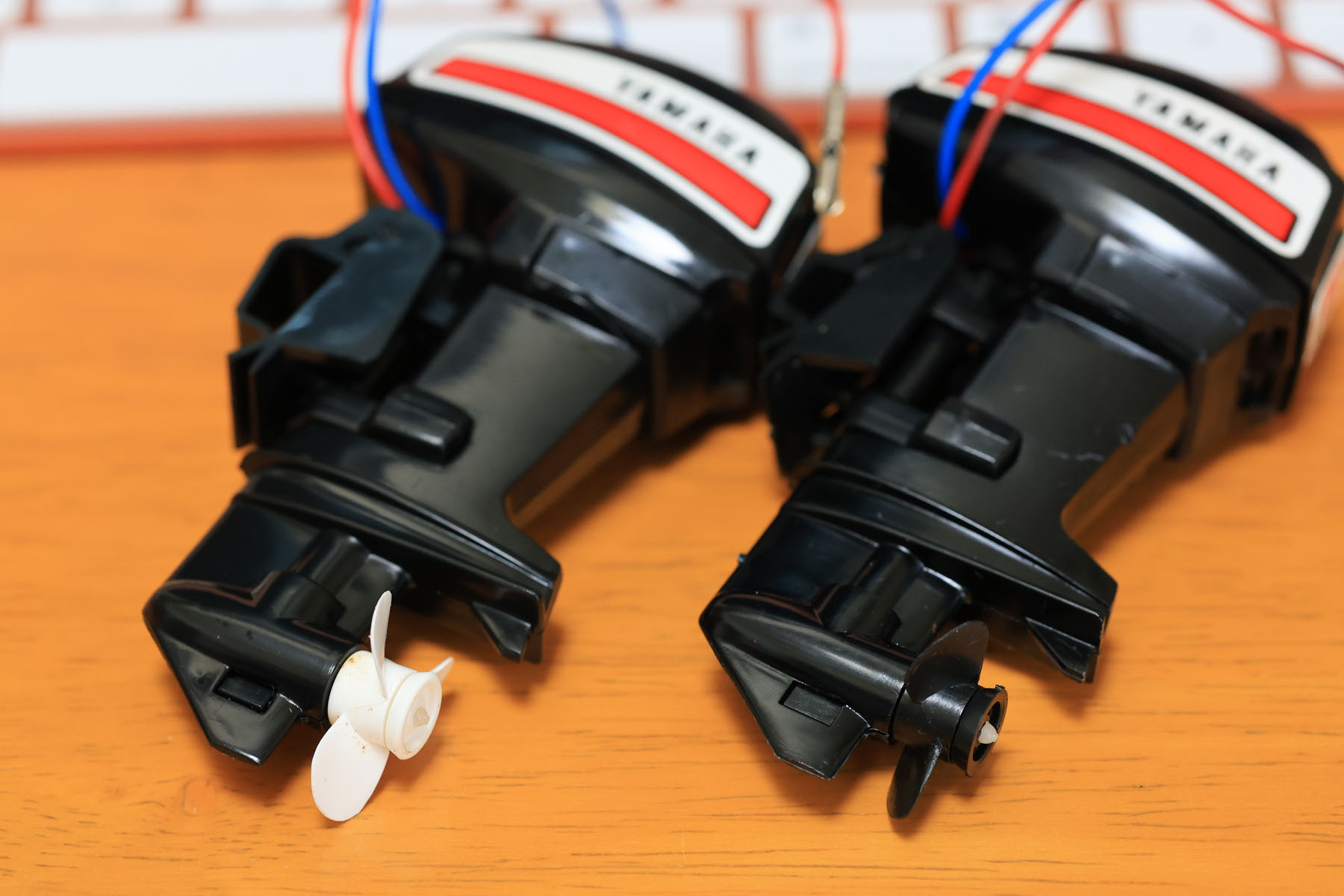

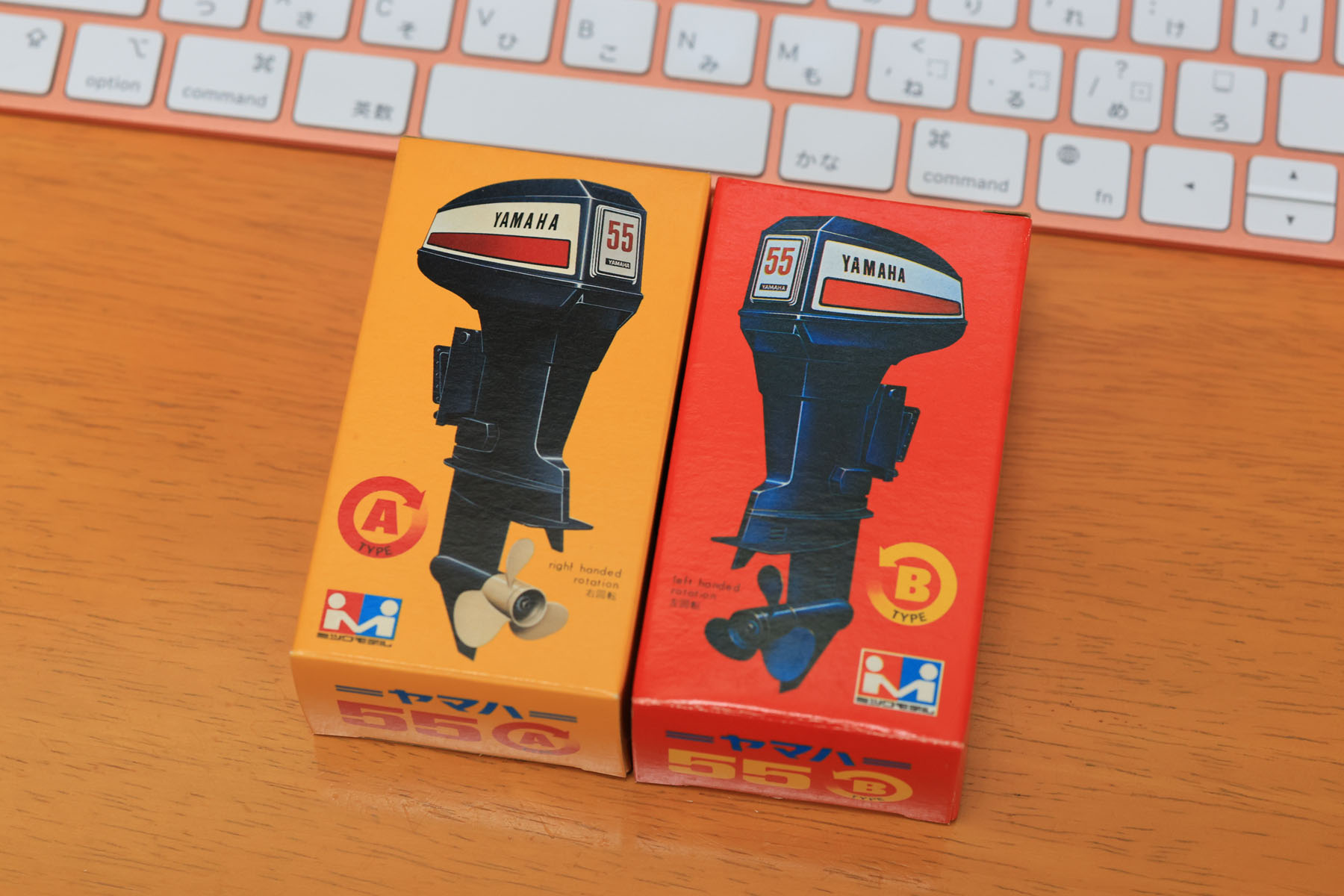

黒いスクリューがBモーターの証。Aモーターとは羽の向きが逆であることが分かります。そして箱に書いてある回転方向もAモーターとは逆でした。
早速電池を繋いで回してみましたが……
……
……
Bモーター！ +/- を逆に接続しないと前進しないこれ！！
そう、赤を電池の+、青を電池の-に繋いだ時の回転方向は、A/Bモーターとも同じ方向なんです。

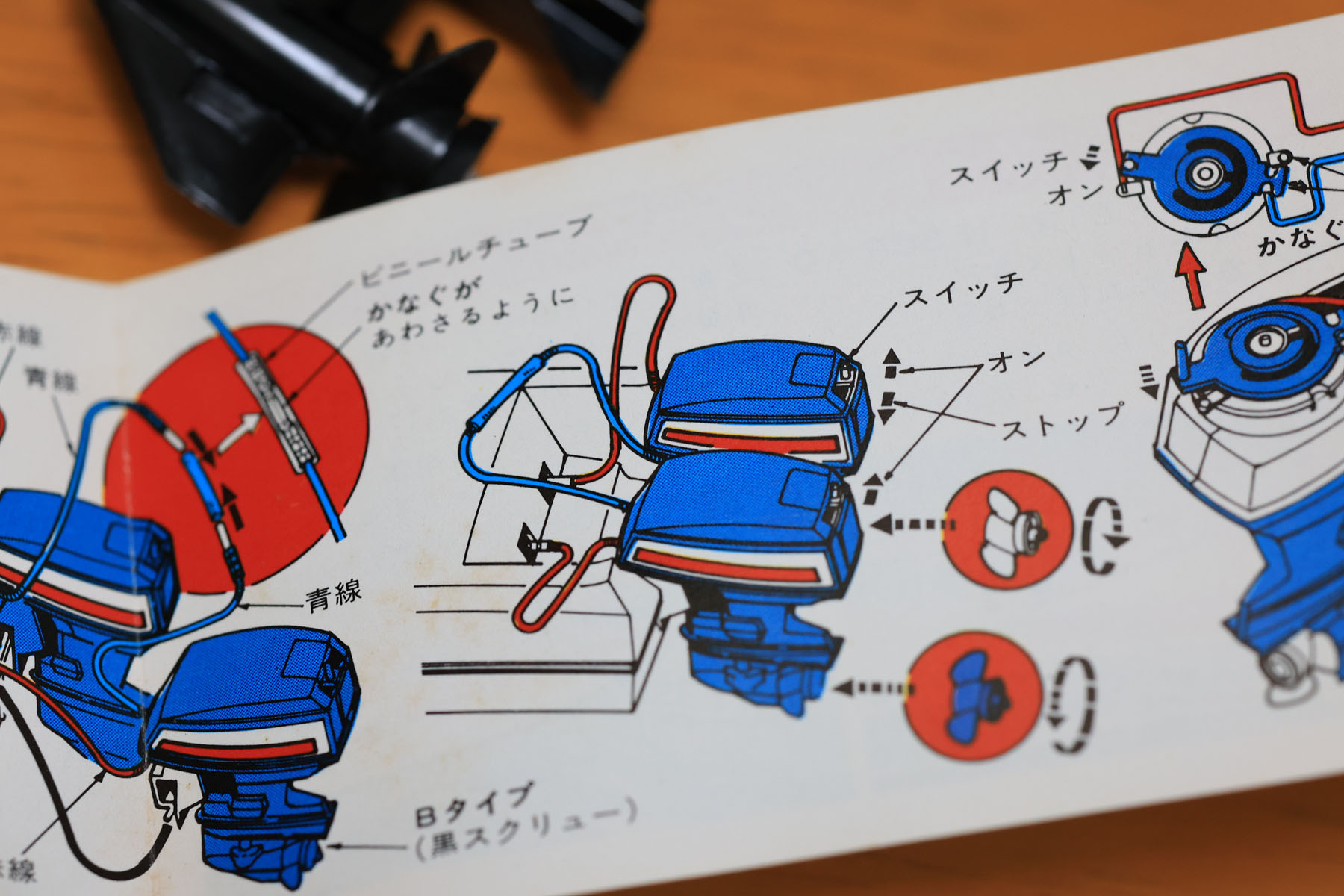

すなわち、この結線図は正しいんです。
いやー逆接しないと正しく回らない製品なんてありますかね。説明書にも単独使用時のことは書かれていませんしね。すげぇ商品企画だなぁ。
コメント
モーターと配線は共通、スクリューの向きだけ逆なんですね
そうなんです！
Bタイプまで買って検証とはすごい執念です（笑）逆回転でもokということは進角0なんですね。
Bタイプのために赤+青-接続で逆回転するようにリード線色を入れ替えた仕様のモータをマブチさんに発注するのはコストかかり過ぎますし、かといってギヤリングを対称構造にするのはもっとかかる。もういっそのこと、スクリューを2種類付けて2機使うなら付け替えてね、とすれば流通は1種類で済みましたね。
はい、そもそもAタイプもBタイプもマブチの指定に対してはんだ付けされている結線が+/-が逆なので、進角は0だと思います。
スクリュー２個同梱はアリだったかも知れませんね。組み立ても接着剤不要なんですよこれ。
